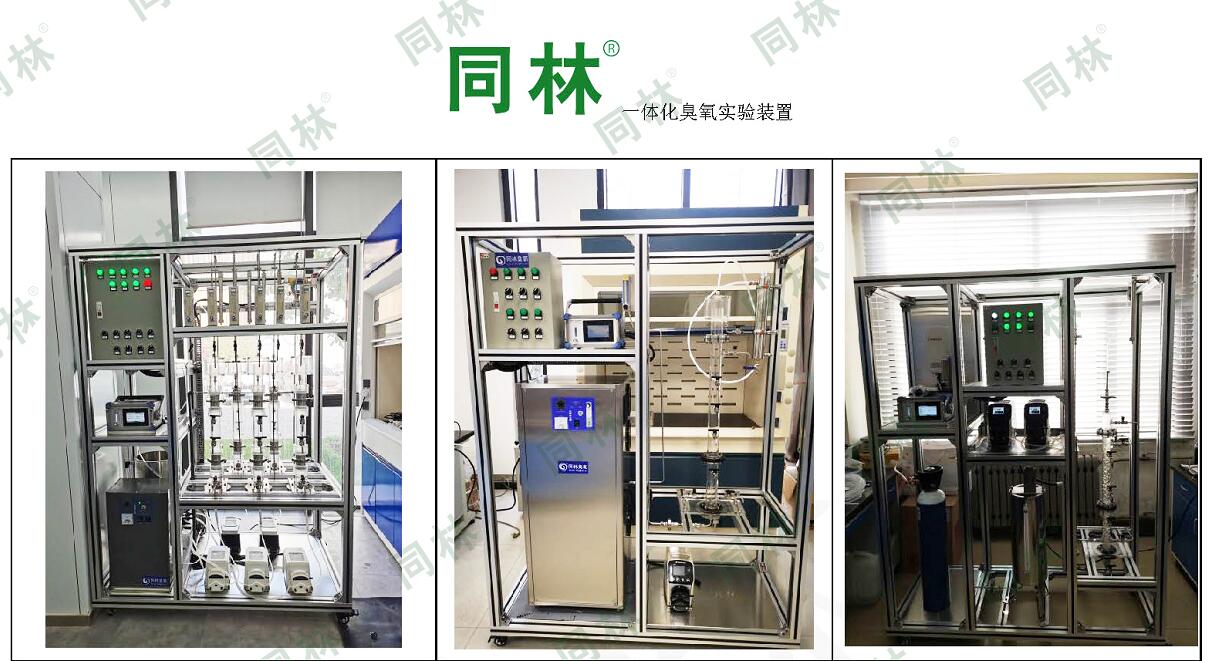

工業廢水綜合治理中心作為石化產業基地重要的環?；A設施，目前已擁有四個污水處理廠，分別為東港污水處理廠、高鹽廢水處理廠、再生水廠及第三方治理廠。以上污水處理廠工藝流程中皆包括臭氧氧化工藝，為提升治理中心對石化產業基地的服務水平，保障各廠出水水質穩定達標，優化處理工藝、節能降耗，同時為確定接入園區新廢水的可行性，開展臭氧氧化小試研究十分必要，因此采購安裝臭氧氧化小試裝置用于實驗研究。該試驗裝置主要由氧氣瓶、臭氧發生器、臭氧濃度檢測儀、臭氧氧化塔、尾氣處理罐、附屬設備及電氣儀表等組成。

加工制作要求

1.流程：氧氣瓶中的氧氣通過臭氧發生器產生的臭氧從臭氧氧化塔底部進入；水經過進水提升泵進入臭氧氧化塔進行充分接觸；同時存在于臭氧氧化塔中多余的臭氧經氧化塔頂部管線進入尾氣處理罐進行處置。

2.系統數量：氧氣瓶1個、臭氧發生器2臺、臭氧濃度檢測儀2臺、臭氧氧化塔1套（4個防腐塔體）、進水提升泵6臺、循環泵4臺、尾氣處理罐4個，此外還應包含閥門、流量計、控制系統等附屬配件。

3.材質：臭氧氧化塔、臭氧管道及尾氣處理罐選用SS316L不銹鋼；進水泵為蠕動泵，循環泵為隔膜泵。

4.氧氣瓶及其附屬配件：需為氧氣瓶配備安全防護柜、專用扳手等附屬配件。

5.臭氧發生器：臭氧發生器出口接臭氧濃度檢測儀，保證實驗中臭氧投加量可控；臭氧發生器為北京同林或青島國林。

6.臭氧濃度檢測儀：臭氧濃度儀量程要求在0-200mg/L，品牌為北京同林或朗科。

7.臭氧氧化塔：每個氧化塔中均設置有進水口、出水口、取樣口、進氣口、排氣口、放空閥等，其中進氣管上裝有耐臭氧流量計，為后續檢修方便應裝有快速接頭，同時臭氧反應塔需配備循環泵，此外氧化塔出水管需要做破虹吸處理。

8.控制系統：設備控制箱可控制臭氧發生器、臭氧濃度檢測儀、進水泵、循環泵等設備。

9.尾氣處理罐：氣體從底部進入罐體，罐內設置填料層對多余臭氧進行吸收，頂部設置放氣管；罐體設置快速接頭方便檢修。

10.質量保障：為保障裝置的質量，乙方需使用高品質設備或配件，部分設備及配件甲方指定品牌。

11.靈活便捷：為便于放置于實驗室或移動至其它地方試驗，設備底部安裝帶輪底板便于移動。

設計成果要求

設計制作成果在保證質量的前提下應充分反映設計構思，各方面均滿足實驗要求。
